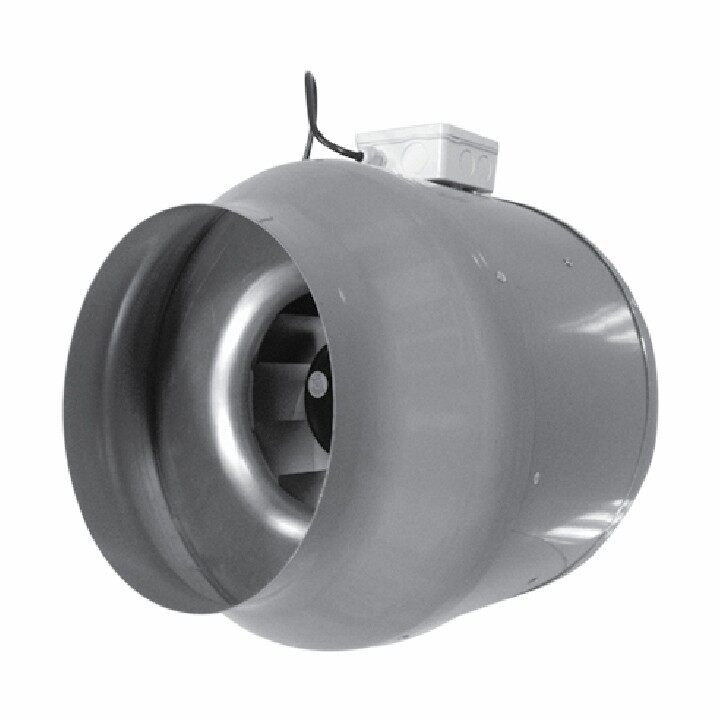

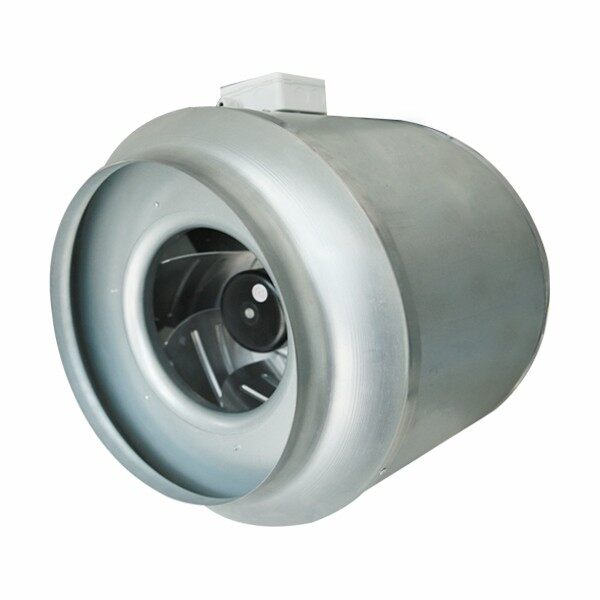

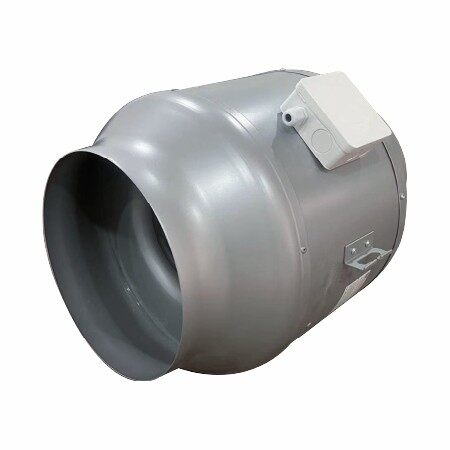

مروحة التدفق المختلطة







• يتم استخدام المروحة لنقل الهواء "النظيف" ، وهذا يعني أنه غير مخصص للمواد الخطيرة الناقلة ، والمتفجرات ، والغبار الطحن ، والفسخ ، إلخ .

• تم تجهيز المروحة بمحرك تحريبي غير متزامن غير متزامن مع كرات الكرة المختومة خالية من الصيانة .

• يحتوي المكثف على عمر محدود ويجب تبادله بعد 45 ، 000 ساعة من الأوبرا (حوالي 5 سنوات) لتأمين الوظيفة القصوى . يمكن أن يتسبب مكثف المعيب في تلف .

• لتحقيق الحد الأقصى لوقت الحياة للتركيبات في بيئات رطبة أو باردة ، يجب أن تعمل المروحة بشكل مستمر .

• يمكن تثبيت المروحة في الخارج أو في بيئات رطبة أخرى . تأكد من أن منزل المروحة مزود بصرف .

• يمكن تثبيت المروحة في أي موضع .





• يجب تثبيت المروحة وفقًا لتسمية اتجاه الهواء على المروحة .

• يجب توصيل المروحة بالقناة أو المجهزة بشبكة أمان .

• يجب تثبيت المروحة بطريقة آمنة وتأكد من عدم ترك أي كائنات غريبة وراء .

• يجب تثبيت المروحة بطريقة تجعل الخدمة والصيانة سهلة .

• يجب تثبيت المروحة بطريقة لا يمكن نقل الاهتزازات إلى القناة أو بناء .

• لتنظيم السرعة ، يمكن توصيل محول أو محول ثلاثي أو تردد .

• يتم تطبيق مخطط الأسلاك على الجزء الداخلي من مربع الوصلات أو مغلق بشكل منفصل .

• يجب تثبيت المروحة وتوصيلها كهربائيًا بالطريقة الصحيحة .

• استخدم دائمًا الاتصالات الحرارية الداخلية ، راجع مخطط الأسلاك .

• يجب إجراء المنشآت الكهربائية بواسطة كهربائي معتمد .

• يجب توصيل عمليات التثبيت الكهربائي بمحول خالي من التوتر محليًا أو بواسطة محول رأس قابل للقفل .





عند البدء ، تأكد من ذلك:

• لا يتجاوز التيار أكثر من +5} ما هو مذكور على الملصق .

• يتراوح الجهد التوصيل بين +6 ٪ إلى -10 ٪ من الجهد المقنن .

• لا تظهر أي ضوضاء عند بدء تشغيل المروحة .

• اتجاه الدوران في محركات المرحلة 3- وفقًا للتسمية .





• يجب نقل المروحة في تعبئتها حتى يتم التثبيت . هذا يمنع أضرار النقل والخدوش والمروحة من الحصول على قذر .

• الاهتمام ، ابحث عن حواف وزوايا حادة .





• قبل بدء الخدمة أو الصيانة أو الإصلاح ، يجب أن تكون المروحة خالية من التوتر ويجب أن يكون المكره قد توقف .

• النظر في وزن المروحة عند إزالة أو فتح المعجبين الأكبر لتجنب التشويش والكدمات .

• يجب تنظيف المروحة عند الحاجة ، مرة واحدة على الأقل سنويًا للحفاظ على القدرة وتجنب عدم التوازن الذي قد يسبب أضرارًا غير ضرورية على المحامل .

• محامل المروحة خالية من الصيانة ويجب تجديدها فقط عند الضرورة .

• عند تنظيف المروحة ، يجب عدم استخدام التنظيف عالي الضغط أو المذيع القوي .

• يجب أن يتم التنظيف دون إزاحة أو إتلاف المكره .

• تأكد من عدم وجود ضجيج من المروحة .





1. تأكد من وجود توتر للمروحة .

2. قطع التوتر وتحقق من عدم حظر المكره .

{3. تحقق من الحامي الحراري/المحرك . إذا تم قطع الاتصال ، يجب أن يتم الاعتناء بالسبب في ارتفاع درجة الحرارة ، فلن يتم تكرار . لاستعادة الدليل الحراري ، فسيتم قطع التوتر لبضع دقائق .} MOTOR . إذا كان يحتوي على المنتخب الحراري التلقائي ، فسيتم إعادة تعيين إعادة تعيين تلقائيًا عندما يكون المحرك باردًا.

4. تأكد من توصيل المكثف ، (مرحلة واحدة فقط) وفقًا لمخطط الأسلاك .

5. إذا كانت المروحة لا تزال لا تعمل ، فإن أول ما يجب فعله هو تجديد المكثف .

6. إذا لم يكن هناك شيء من هذا يعمل ، فاتصل بمورد المروحة .

7. إذا تم إرجاع المروحة إلى المورد ، فيجب تنظيفها ، وكابل المحرك غير متمرس وتقرير مفصل غير مطابق مرفق .





الضمان صالح فقط تحت شرط يتم استخدام المروحة وفقًا لهذا "التوجيهات" .









تعتمد بيانات الصوت في هذا الكتيب على التعاريف التالية: في النظام يجب العثور على .

يتم تحديد النقاط التي يتم تقديم بيانات الصوت من أجلها على طول خط النظام المحدد بالضغط والتدفق المذكور في جدول بيانات الصوت لكل مروحة . هناك ثلاثة أنواع من الصوت في هذه الجداول ؛ يتم قياس صوت المدخل والمخرج في القناة ، بينما يتم قياس الصوت المحيط خارج المروحة والقناة . لجميع هذه الأنواع من الصوت ، يتم تقديم مستويات الطاقة الصوتية في نطاقات أوكتاف . للحصول على صوت محيط أو تم حسابه أيضًا على مستوى الصوت المحيط أو يحيط به. قناة .

يتم إجراء قياسات الصوت في Enchoy وفقًا لـ ISO-Standards ومع المشجعين في علبهم لأن هذا قريب من قيم الواقع .

Iso-method:يتم إجراء القياس في القناة ذات التصميم المحدد والاتصال غير المعاكس . يتم إجراء القياسات والحسابات في نطاق 1/1 أوكتاف .

يتم ذكر قياسات المروحة دون حل الإسكان في الصوت السفلي . جمعية التجارة في الولايات المتحدة الأمريكية ، في تطبيق بيانات الصوت المصنعة ، أن نتيجة قياس الصوت من المروحة دون أن يكون السكن.5-10 db في نطاقات Octave من 250 هرتز وأقل من المروحة في الإسكان .}

AMCA-Method:يتكون القياس من المروحة دون إسكانه في غرفة anechoic ، مما يؤدي إلى انخفاض مستوى الصوت .



دقة القياس

عند تطوير طريقة القياس لمستوى الطاقة الصوتية للقناة ، قامت منظمة المعايير الدولية ، ISO ، بتحليل عدم دقة القياس في نطاق أوكتاف مختلف (دقة 90 ٪) .

فرقة أوكتاف (هرتز)	63	125	250	500
عدم الدقة (DB)	±5.0	±3.4	±2.6	±2.6
فرقة أوكتاف (هرتز)	1000	2000	4000	8000
عدم الدقة (DB)	±2.6	±2.9	±3.6	±5.0



مستوى الطاقة الصوتي

يتم استخدام مستوى طاقة الصوت ، LW (A) لحساب الصوت من نظام التهوية بأكمله . يمكن أن يكون هذا النظام عبارة

مستوى الطاقة الصوتي هو قيمة مقاسة وفقًا للمعايير ، ولا يخبر كيف يظهر الصوت لأن قوة الصوت مستقلة عن خصائص وضع المروحة . من أجل تشبه الأذن البشرية ، يتم استخدام المرشح A المشار إليه مع LW (A) المقاس في DB (A) في مقياس DB (A) .



مستوى ضغط الصوت

يروي مستوى ضغط الصوت ، LP أو LP (A) ، كيف تسجل الأذن البشرية الصوت . يعتمد على مستوى طاقة الصوت ، والمسافة من المصدر ، وقيود الانتشار والخصائص الصوتية للغرفة .

يتم تقديم مستوى ضغط الصوت لغرفة مع غرفة مع مساحة امتصاص مكافئة تبلغ 20 مترًا². 7 الفرق DB يتوافق مع مسافة CA 3M ، حيث ينبعث الصوت في انتشار نصف كروي .

يمكن حساب مستوى ضغط الصوت على النحو التالي: lp=lw +10 log (q/4τr 2+4/a)

A=هي منطقة الامتصاص المكافئة للغرفة Q=هي نوع الانتشار:

Q =1 هو انتشار كروي

Q =2 هو انتشار شبه كروي

Q =4 هو انتشار كروي ربع

بالنسبة لحالة الحقل المجاني ، I . e . من مروحة السقف ، يتم تخصيص مستوى ضغط الصوت على النحو التالي: lp=lw +10 logq/4τr 2.

مع LW (A) TOT في 63dB (أ) ، مسافة 5 أمتار ، انتشار شبه spherica وحالة الحقل الحرة ، ستكون النتيجة LP (A) =63+10 log2/4τ 5²=63-22=41 db (a)

وعلى بعد 10 أمتار: LP (A) =63+10 log2/4τ 10²=63-28=35 db (a)
